Les différents types de sondes en échographie

Au cœur de chaque examen échographique, la sonde représente bien plus qu’un simple accessoire : elle est le prolongement de la main du praticien, le lien essentiel entre le patient et l’échographe. C’est elle qui convertit l’énergie électrique en ondes ultrasonores et capte les échos de retour, permettant ainsi de visualiser l’intérieur du corps humain en temps réel. La qualité du diagnostic, la sécurité du patient et l’efficacité de l’examen dépendent directement du choix et de la maîtrise de cet outil fondamental.

L’échographie, pilier de l’imagerie médicale, s’appuie sur une diversité de sondes, chacune conçue pour des applications spécifiques. Comprendre les différents types de sondes est donc primordial pour tout professionnel de santé. Chaque modèle possède des caractéristiques uniques qui le rendent plus ou moins adapté à l’exploration de certaines structures anatomiques ou à la détection de pathologies particulières.

Qu’il s’agisse d’examiner des tissus superficiels chez un athlète blessé ou d’observer les organes profonds de l’abdomen, la sonde adéquate fait toute la différence. Nous allons explorer ensemble les subtilités de ces dispositifs, leur fonctionnement et les critères qui guident leur sélection pour garantir une précision diagnostique optimale.

Le principe de fonctionnement des sondes d’échographie

Pour appréhender la spécificité de chaque sonde, il convient d’abord de comprendre leur mécanisme de base. Au cœur de chaque sonde se trouve une rangée de cristaux piézo-électriques. Ces matériaux ont la propriété fascinante de se déformer et de générer des ondes sonores lorsqu’un courant électrique leur est appliqué. Inversement, ils produisent un signal électrique lorsqu’ils sont soumis à une pression mécanique, comme celle des échos ultrasonores qui leur reviennent.

Le processus se déroule en plusieurs étapes. La sonde émet d’abord des impulsions d’ultrasons à haute fréquence dans les tissus. Ces ondes traversent le corps et, lorsqu’elles rencontrent des interfaces entre différents tissus (muscles, os, liquides, organes), une partie de leur énergie est réfléchie vers la sonde sous forme d’échos. Les cristaux piézo-électriques de la sonde captent ensuite ces échos et les transforment en signaux électriques. L’échographe analyse le temps mis par les échos pour revenir et leur intensité pour construire une image en temps réel des structures internes. La fréquence des ultrasons, le nombre et la disposition des cristaux, ainsi que la forme de la tête de la sonde, sont autant de paramètres qui déterminent le type et la qualité de l’image obtenue.

Pour les professionnels de la santé cherchant à s’équiper avec des dispositifs de pointe et à approfondir leurs connaissances, des plateformes comme sonostar offrent un accès à une gamme étendue de matériels et de ressources, essentielles pour une pratique moderne et efficace de l’échographie.

Comprendre les différents types de sondes d’échographie

La diversité des applications cliniques a mené au développement d’une multitude de sondes, chacune optimisée pour des besoins spécifiques. On les classe généralement en fonction de leur forme, de la fréquence de leurs ultrasons et de leur champ d’application. Chaque type offre un compromis entre la résolution de l’image et la profondeur de pénétration.

Les sondes linéaires : la précision des détails superficiels

Les sondes linéaires se distinguent par leur surface plane et la disposition rectiligne de leurs cristaux piézo-électriques. Elles émettent un faisceau d’ultrasons parallèle, produisant une image rectangulaire. Leur atout majeur réside dans leur capacité à générer des fréquences élevées, ce qui se traduit par une excellente résolution spatiale. Cette caractéristique les rend idéales pour l’examen des structures superficielles du corps.

• Applications principales :
  • Musculosquelettique (MSK) : Indispensables en médecine du sport pour l’évaluation des tendons, ligaments, muscles et articulations. Elles permettent de détecter des lésions fines comme les déchirures musculaires, les tendinites ou les épanchements articulaires.
  • Vasculaire : Utilisées pour l’étude des vaisseaux sanguins superficiels (artères carotides, veines des membres), la détection de thromboses ou l’évaluation des flux.
  • Thyroïde et glandes salivaires : Idéales pour l’examen de ces organes proches de la surface de la peau.
  • Nerfs périphériques : Permettent une visualisation détaillée pour les blocs nerveux ou la détection de compressions.
• Avantages : Haute résolution, excellente visualisation des structures fines.
• Inconvénients : Faible profondeur de pénétration, champ de vision limité.

Les sondes convexes : l’exploration des profondeurs abdominales

Avec leur surface courbée, les sondes convexes (ou “curvilinéaires”) émettent un faisceau d’ultrasons divergent, créant une image en forme de secteur ou de trapèze. Elles fonctionnent généralement à des fréquences plus basses que les sondes linéaires, leur permettant de pénétrer plus profondément dans les tissus. Cette capacité les rend incontournables pour l’imagerie des organes internes.

• Applications principales :
  • Abdominale : Examen du foie, de la vésicule biliaire, du pancréas, des reins, de la rate et de l’aorte abdominale.
  • Obstétrique et gynécologie : Suivi de grossesse, évaluation du fœtus, examen de l’utérus et des ovaires.
  • Urologique : Visualisation de la vessie et des reins.
• Avantages : Grande profondeur de pénétration, large champ de vision.
• Inconvénients : Résolution spatiale légèrement inférieure à celle des sondes linéaires, moins adaptée aux structures très superficielles.

Les sondes sectorielles (phased array) : le cœur de l’imagerie cardiaque

Les sondes sectorielles, souvent appelées “phased array”, possèdent une petite surface de contact mais génèrent un faisceau d’ultrasons orientable électroniquement, produisant une image en forme de secteur étroit. Leur petite taille permet un accès facile à travers les espaces intercostaux, et leur capacité à diriger le faisceau est cruciale pour l’imagerie dynamique.

• Applications principales :
  • Cardiologie : Échocardiographie transthoracique pour l’évaluation des cavités cardiaques, des valvules et de la fonction cardiaque.
  • Neurologie : Échographie transcrânienne pour l’étude du cerveau à travers la boîte crânienne.
  • Abdominale : Parfois utilisées pour des accès difficiles ou en pédiatrie.
• Avantages : Petite empreinte, excellente manœuvrabilité, capacité à créer des images profondes avec une bonne résolution temporelle (pour les mouvements rapides comme ceux du cœur).
• Inconvénients : Champ de vision superficiel limité.

Les sondes endocavitaires : une vue rapprochée des structures internes

Ces sondes sont spécifiquement conçues pour être insérées dans les cavités corporelles naturelles (vagin, rectum). Elles sont dotées d’une forme allongée et d’une petite tête, souvent incurvée ou micro-convexe. Leur positionnement très proche des organes cibles permet d’obtenir des images de très haute résolution.

• Applications principales :
  • Gynécologie et obstétrique : Échographie transvaginale pour l’examen détaillé de l’utérus, des ovaires, du col de l’utérus et l’évaluation précoce de la grossesse.
  • Urologie : Échographie transrectale pour l’examen de la prostate et des vésicules séminales.
• Avantages : Résolution exceptionnelle des structures proches, visualisation optimale de petits détails.
• Inconvénients : Invasives, champ de vision limité.

Les sondes micro-convexes : la polyvalence pour les petits patients

Les sondes micro-convexes sont une version plus petite des sondes convexes, offrant un compromis entre la pénétration profonde et une meilleure maniabilité. Elles sont particulièrement utiles lorsque l’espace est restreint ou pour l’examen de petites anatomies.

• Applications principales :
  • Pédiatrie : Examen abdominal et cardiaque chez les nourrissons et jeunes enfants.
  • Vétérinaire : Très utilisées pour les petits animaux.
  • Accès difficiles : Dans certaines situations où une sonde convexe standard est trop encombrante.
• Avantages : Bonne profondeur de pénétration, petite empreinte, polyvalence.
• Inconvénients : Résolution légèrement inférieure aux sondes linéaires pour les structures très superficielles.

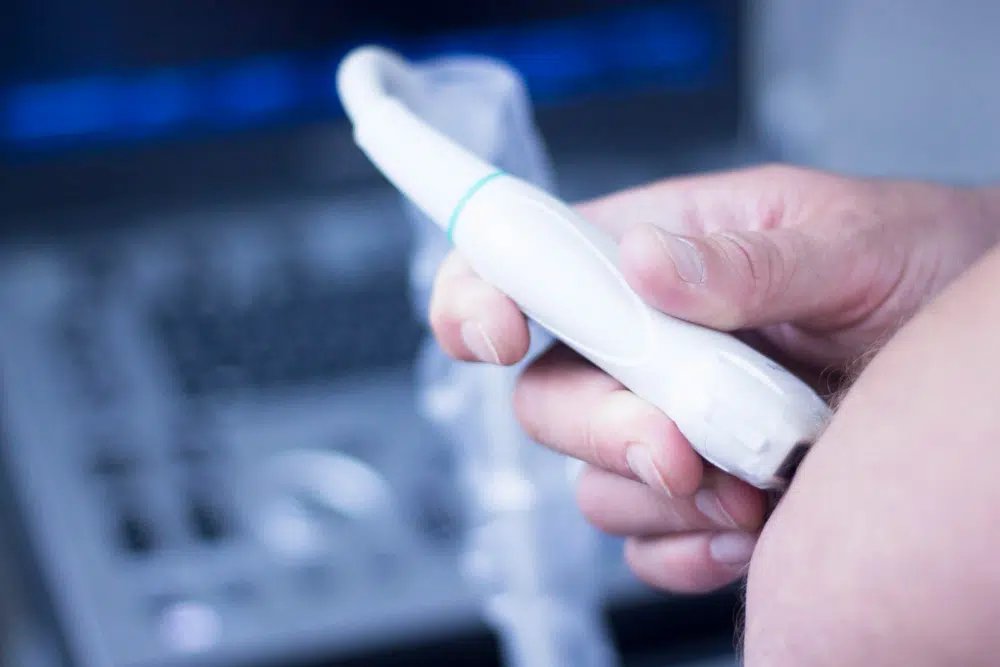

Les sondes “hockey stick” (barrettes à haute fréquence) : l’excellence des structures ultra-superficielles

Souvent considérées comme une sous-catégorie des sondes linéaires, les sondes “hockey stick” (ou “en crosse de hockey”) sont des sondes linéaires de très petite taille et de très haute fréquence. Leur forme particulière permet d’atteindre des zones anatomiques difficiles d’accès, comme les petites articulations ou les nerfs très superficiels.

• Applications principales :
  • Petites articulations : Doigts, orteils, poignets.
  • Nerfs périphériques : Visualisation des nerfs pour les blocs ou la détection de lésions.
  • Structures ultra-superficielles : Peau, corps étranger sous-cutané, œil.
  • Médecine du sport : Pour des évaluations très ciblées de petites structures tendineuses ou ligamentaires.
• Avantages : Résolution spatiale maximale, accès aux zones exiguës.
• Inconvénients : Pénétration très limitée, champ de vision très étroit.

Sélectionner la sonde adaptée aux spécificités cliniques

Le choix de la sonde est une étape cruciale qui détermine l’efficacité et la pertinence de l’examen échographique. Il dépend de plusieurs facteurs : la profondeur de la structure à examiner, le type de tissu, la résolution d’image souhaitée et la zone d’accès.

“La sonde d’échographie n’est pas un simple transducteur ; c’est un outil diagnostic sophistiqué dont la sélection judicieuse est le premier pas vers une interprétation clinique fiable.”

Pour illustrer l’importance de cette sélection, voici un aperçu des choix de sondes couramment effectués selon les applications, avec un accent particulier sur la médecine du sport :

L’importance de la fréquence pour la qualité de l’image

La fréquence des ultrasons est un paramètre fondamental. Une fréquence élevée offre une meilleure résolution d’image, permettant de visualiser des détails très fins. Cependant, elle a une faible pénétration, ce qui la rend plus adaptée aux structures superficielles. À l’inverse, une fréquence basse permet une meilleure pénétration dans les tissus profonds, mais au détriment de la résolution.

Les sondes linéaires utilisent généralement des fréquences élevées (7 à 18 MHz, parfois même jusqu’à 22 MHz pour les “hockey stick”) pour examiner les muscles, les tendons ou les nerfs superficiels. Les sondes convexes, elles, opèrent à des fréquences plus basses (2 à 6 MHz) pour explorer l’abdomen ou le bassin. Les sondes sectorielles se situent dans une plage similaire aux convexes, optimisées pour la dynamique cardiaque.

Le “footprint” et le champ de vision

Le “footprint” désigne la surface de contact de la sonde avec la peau. Une petite empreinte est utile pour les zones difficiles d’accès (entre les côtes, dans les petites articulations) ou pour minimiser la pression sur des structures sensibles. Le champ de vision, quant à lui, est la zone visible sur l’écran. Il peut être rectangulaire (sondes linéaires), sectoriel ou trapézoïdal (sondes convexes et sectorielles).

Une sonde linéaire offre un champ de vision rectangulaire, idéal pour les structures allongées comme les vaisseaux ou les muscles. Une sonde convexe présente un champ de vision plus large en profondeur, parfait pour l’exploration d’organes volumineux. Les sondes sectorielles, avec leur champ de vision étroit en surface qui s’élargit en profondeur, sont conçues pour des fenêtres acoustiques limitées, comme celles entre les côtes.

L’entretien et la longévité des sondes

Au-delà du choix initial, la durée de vie et la performance des sondes dépendent aussi d’un entretien rigoureux. Ces instruments sont robustes, mais ils restent sensibles aux chocs, aux chutes et à une mauvaise désinfection. Un nettoyage et une désinfection appropriés sont essentiels, non seulement pour la sécurité du patient et du praticien, mais aussi pour préserver l’intégrité des cristaux piézo-électriques et des matériaux de la sonde.

Il est recommandé de suivre scrupuleusement les protocoles de désinfection spécifiques à chaque type de sonde et aux produits utilisés. Une manipulation douce et un rangement adéquat dans des supports dédiés contribuent également à prolonger leur durée de vie, assurant ainsi la fiabilité des diagnostics sur le long terme.

Vers une précision diagnostique optimisée

Les différents types de sondes en échographie constituent une gamme d’outils sophistiqués, chacun avec ses forces et ses applications spécifiques. De la sonde linéaire de haute fréquence, indispensable pour l’examen précis des tendons et muscles en médecine du sport, à la sonde convexe pour l’exploration des profondeurs abdominales, ou encore la sonde sectorielle pour l’analyse cardiaque, le choix éclairé est la pierre angulaire d’un diagnostic réussi.

La maîtrise de ces outils et la compréhension de leurs caractéristiques techniques (fréquence, champ de vision, profondeur de pénétration) permettent aux professionnels de la santé d’adapter leur approche à chaque situation clinique. En sélectionnant la sonde la plus appropriée, ils optimisent la qualité des images, affinent les diagnostics et contribuent ainsi à une meilleure prise en charge des patients. L’évolution constante de la technologie des sondes promet d’ailleurs des avancées continues, offrant toujours plus de précision et de polyvalence pour les défis médicaux de demain.
